Správný návrh odpadního systému je základem bezstarostného bydlení. Nejde jen o to, aby voda odtékala, ale i o prevenci zápachu a ucpávání. Klíčem je dodržení spádu, správných průměrů potrubí a odvětrání stoupaček. Ať už stavíte, nebo rekonstruujete, pečlivá příprava a kvalitní materiál se vám v budoucnu mnohonásobně vrátí.
HT vs. KG systém odpadních trubek: V čem je rozdíl a kdy který použít?
Při stavbě nebo rekonstrukci domovního odpadu dříve či později narazíte na dvě základní zkratky: HT a KG. Na první pohled se liší jen barvou, ale jejich určení je naprosto odlišné.
HT systém (High-Temperature) poznáte podle typické šedé barvy. Je určen pro vnitřní použití – tedy pro vedení odpadní vody uvnitř budov od umyvadel, van, sprch, WC nebo praček. Tyto trubky jsou vyrobeny z polypropylenu (PP), který skvěle odolává horké vodě (odtud název), běžným čisticím prostředkům, ale neumírá na slunečním světle, protože venku zkrátka nemají co dělat. UV záření a mráz by je rychle znehodnotily.

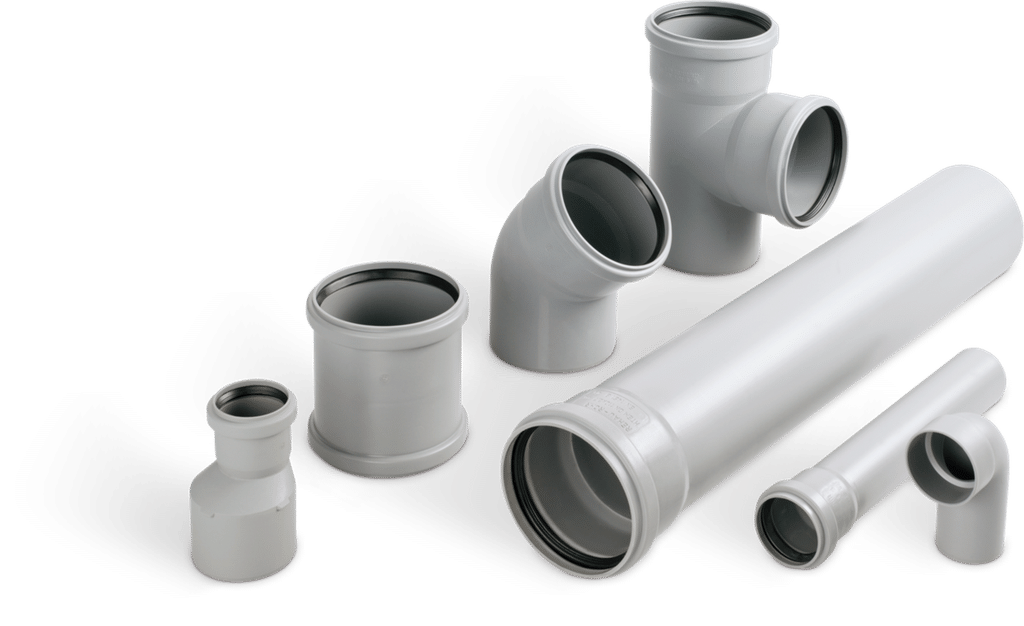

HT tvarovky, trubky a redukce

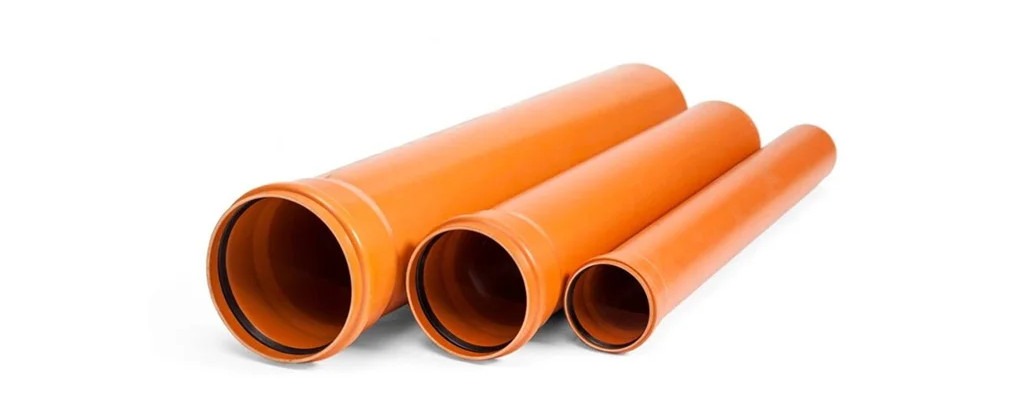

KG systém (Kanalisation Grund) má naopak oranžovou (nebo cihlově červenou) barvu. Jde o robustnější trubky z tvrdého polyvinylchloridu (PVC-U), které jsou primárně určeny pro venkovní použití. Používají se jako ležatá kanalizace v zemi, pro odvod dešťových vod nebo jako přípojka od domu do městské kanalizace či domovní čističky. Díky své pevnosti snesou i vysoké zatížení (např. při uložení pod příjezdovou cestou), ale v interiéru se kvůli své barvě a rozměrům příliš nepoužívají.

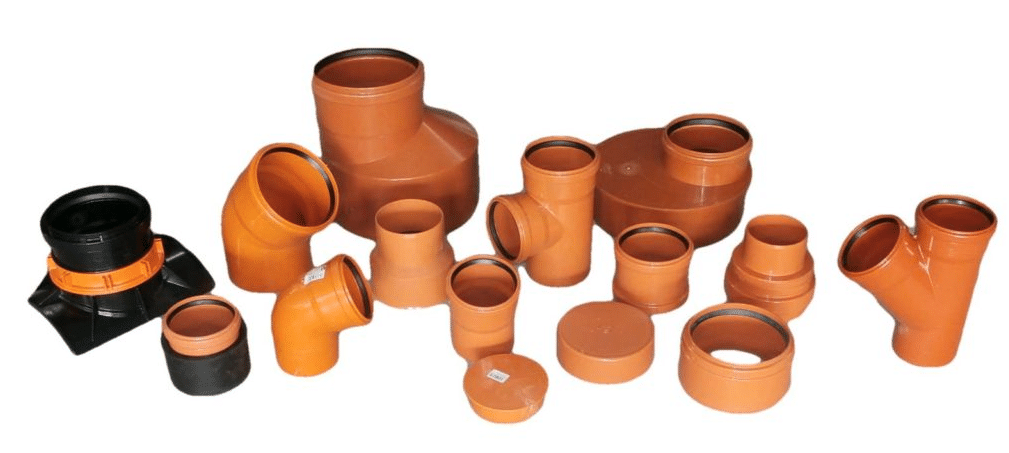

KG tvarovky a redukce
Jaké průměry se používají a kam patří?
Správná volba průměru je pro bezproblémový odtok naprosto klíčová. Zapomeňte na experimenty a řiďte se osvědčenými normami:
- DN 32 a DN 40: Tyto nejmenší průměry se používají pro připojení umyvadel, bidetů a dřezů.
- DN 50: Standard pro vany, sprchové kouty, pračky a myčky nádobí.
- DN 75: Často se využívá jako sběrné potrubí pro více zařizovacích předmětů nebo pro připojení kuchyňských dřezů tam, kde se předpokládá větší nápor vody.
- DN 100 / DN 110: Král odpadních systémů. Používá se pro WC mísy (zde je DN 110 naprostou nutností kvůli splachování pevných látek) a jako hlavní svislé potrubí (tzv. odpadní „stupačka“).
- DN 125 a více: Většinou už patří do kategorie KG pro venkovní ležatou kanalizaci a domovní přípojky.
Jak se trubky napojují a zkracují?
Práce s plastovými odpady je naštěstí velmi intuitivní a zvládne ji i zručný amatér. Obě soustavy využívají hrdlový systém s těsnicími kroužky.
Napojování: Trubka se skládá tak, že hladký konec jedné trubky (nebo tvarovky) se zasune do hrdla druhé, kde je již z výroby vložena gumová manžeta. Abyste trubku zasunuli snadno a nepoškodili těsnění, je nutné použít montážní mazivo (případně jarovou vodu). Nikdy nepoužívejte oleje nebo tuky, které by mohly gumu naleptat! Trubku zasuňte nadoraz a poté ji o cca 1 centimeter vytáhněte zpět. Tím vytvoříte nezbytnou vůli pro teplotní roztažnost materiálu.
Zkracování: Pokud potřebujete trubku zkrátit, jde to snadno.
- Omerte si požadovanou délku a tužkou si po obvodu narýsujte linii řezu.
- Trubku uřízněte kolmo pomocí ruční pilky na jemný kov nebo pily onak. Řez musí být rovný, jinak nebude těsnění správně doléhat.
- Klíčový krok: Křehký plast po řezu očistěte od otřepů a pomocí nože nebo pilníku vytvořte na konci trubky sražení hrany (zkosení cca 15°). Pokud byste tuto hranu neudělali, ostrý konec trubky by při zasouvání shrnul a poškodil gumové těsnění v hrdle.
Na co si dát pozor při svépomoci?
Montáž odpadů svépomocí láká k úsporám, ale drobné chyby se mohou vymstít vytopeným sklepem nebo ucpaným záchodem. Zde jsou největší pasti:
- Spád potrubí: Odpadní voda neteče sama, potřebuje spád. Ideální sklon pro ležaté potrubí je 2 až 3 cm na jeden metr délky (2–3 %). Pozor na extrémy! Při malém spádu se budou usazovat nečistoty a potrubí se ucpe. Při příliš velkém spádu (např. strmá trubka dolů) odteče voda rychle, ale pevné částice zůstanou v trubce ležet na suchu.
- Chybějící odvětrání: Každá kanalizace potřebuje dýchat. Pokud spláchnete záchod a v systému chybí střešní odvětrání, podtlak v trubkách vám vysaje vodu ze sifonů u vany či umyvadel. Výsledek? Zápach z kanalizace v celém domě.
- Podepření a uchycení: Ležaté potrubí v zemi musí ležet na zhutněném, rovném podkladu (ideálně v pískovém loži), jinak se může prověsit, vytvořit se v něm „břicho“ a ucpe se. Svislé a vnitřní HT potrubí musíte řádně uchytit ke zdi pomocí objímek s gumovou vložkou, a to minimálně každých 1,5 až 2 metry.
- Směry proudění: Vždy skládejte trubky tak, aby hrdla směřovala proti směru toku vody. Pokud by hrdlo směřovalo po směru, vznikl by uvnitř schod, na kterém by se zachytával toaletní papír a nečistoty.
