Elektřina je dobrý sluha, ale zlý pán. Než se pustíte do jakýchkoliv zásahů do domovní elektroinstalace, platí zlaté pravidlo: Vypněte jistič a stav bez napětí ověřte zkoušečkou! Pojďme se podívat na to, jak funguje zapojení klasické zásuvky na 230V a co se skrývá pod mysteriózním označením vypínačů č. 1 až 7.
Standardní zapojení zásuvky 230V
Zásuvka na 230V se v českých domácnostech zapojuje do takzvané „TNS“ sítě, což znamená, že používáme 3 vodiče. Zapojení se řídí pravidlem „levá-pravá-zem“:
- L (Fáze): Hnědý nebo černý vodič. Zapojuje se vždy na levou svorku při pohledu zepředu.
- PE (Ochranný vodič): Žlutozelený vodič. Patří na prostřední (kolíkovou) svorku. Tento vodič zachraňuje životy.
- N (Pracovní nula): Modrý vodič. Zapojuje se na pravou svorku.
Zapojení zásuvky: [Fáze (L) - vlevo] --- [Kolík (PE) - uprostřed] --- [Nula (N) - vpravo]

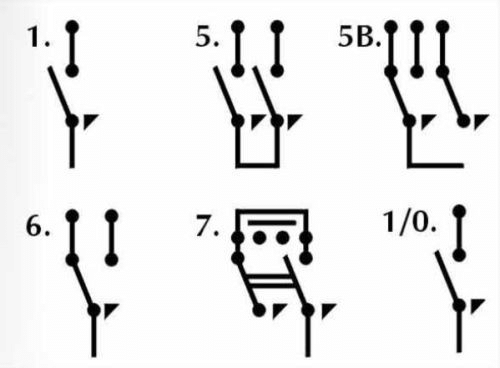

Vypínače č. 1 až 7: Co tato čísla znamenají?
V české elektrotechnice mají vypínače (správně spínače) svá čísla podle toho, jakou funkci plní a kolik mají směrů či klapek.
Číslo 1: Jednopolohový spínač (Jednotlačítkový / obyčejný)
Slouží k zapnutí a vypnutí jednoho svítidla z jednoho místa. Má dvě svorky (vstup fáze a výstup do světla). Schéma: Fáze -> Vypínač č. 1 -> Světlo -> Nula.
Číslo 5: Sériový spínač („Lustrový“)
Jedna klapka ovládá dva různé okruhy z jednoho místa (typicky v obýváku, kde zapínáte polovinu nebo celý lustr). Schéma: Fáze na vstup, dva výstupy vedou každý do jiné části svítidla.
Číslo 6: Střídavý spínač („Schodišťový“)
Používá se tam, kde chcete rozsvítit a zhasnout jedno světlo ze dvou různých míst (např. na začátku a konci chodby nebo schodiště). Vždy se používají dva spínače č. 6 propojené dvěma vodiči (tzv. „italky“).
Číslo 7: Křížový spínač
Používá se ve spojení se spínači č. 6, pokud potřebujete ovládat jedno světlo ze tří a více míst. Křížový spínač se vkládá „uprostřed“ mezi dva spínače č. 6 a kříží obousměrně vodiče.
A co další čísla? Číslo 2 (dvojpólový spínač, např. pro odpojení spotřebiče s fází i nulou), číslo 3 (trojpólový), nebo číslo 4 (střídavý přepínač, dnes již málo používaný) doplňují rodinu spínačů pro speciální použití.
Bezpečnost na prvním místě
Zatímco výměna krytu vypínače je hračka, zásahy do elektroinstalace pod omítkou svěřte raději odborníkovi s vyhláškou. Chyba v zapojení může vést ke zkratu, požáru nebo úrazu elektrickým proudem. Pamatujte, že zdraví a bezpečnost jsou vždy cennější než ušetřené peníze za elektrikáře.
