Ať už stavíte nový dům, rekonstruujete starší chalupu, nebo si budujete útulný zahradní domek pro víkendový odpočinek, bez spolehlivých rozvodů elektriky se neobejdete. Elektřina je skvělý sluha, ale špatný pán. Než se pustíte do sekání zbraní a tahání kabelů, je dobré znát alespoň základní teorii, pravidla hry a hlavně vědět, kdy už končí sranda a musí nastoupit profesionál.
Základní pojmy bez tajemství: Fáze, nulák, 220V a 380V
Než sáhnete po kleštích, pojďme si ujasnit názvosloví, které slýcháte od elektrikářů.
- Fáze (často hovorově „fáze“ nebo pod napětím): Vodič, který přivádí elektřinu do spotřebiče. Standardně má hnědou nebo černou barvu. Sahat na něj je životu nebezpečné, nese v sobě plné napětí.
- Nulák (pracovní vodič): Vodič, který uzavírá elektrický obvod a odvádí proud zpět. Má modrou barvu.
- Uzemnění (ochranný vodič): Klíčový prvek bezpečnosti. Má žlutozelenou barvu a v případě poruchy svede bludný proud do země, čímž vás chrání před úrazem.
- 220V (dnes standardně 230V): Jednofázové napětí. Používá se pro běžné domácí spotřebiče – lampičky, nabíječky, televizi nebo kávovar. Zapojuje se mezi jednu fázi a nulák.
- 380V (dnes standardně 400V): Třífázové napětí. Využívá se pro zařízení s vysokým příkonem, jako je elektrický sporák, tepelné čerpadlo, cirkulárka nebo průtokový ohřívač. Využívá tři fáze současně.
Jak spočítat proud z výkonu a zatížení fází
Při návrhu rozvodů musíte vědět, jaký proud (v ampérech – A) poteče kabely, abyste zvolili správný průřez vodičů a jističů. Pomůže vám jednoduchá fyzika ze základní školy.
Vzorec pro jednofázovou soustavu (230V): Proud (I) = Výkon (P) / Napětí (U) Příklad: Máte přímotop o výkonu 2300 W. 2300 / 230 = 10 A.
Vzorec pro třífázovou soustavu (400V):
Proud (I) = Výkon (P) / (Napětí (U) × √3 × cosφ)
Pro zjednodušení v domácích podmínkách často počítáme s koeficientem, ale obecně platí, že výkon rozdělíme rovnoměrně do tří fází.
Jak správně zatěžovat fáze?
Představte si třífázovou přípojku jako tři samostatné koleje. Cílem je symetrické zatížení. Pokud na jednu fázi pověsíte pračku, troubu a sušičku současně a zbylé dvě budou téměř prázdné, bude tato jedna fáze přetížená a neustále vám bude vypadávat hlavní jistič. Spotřebiče s vysokým příkonem proto rovnoměrně rozprostřete mezi všechny tři fáze.
Průřezy vodičů: Co to je a proč na nich záleží?
Průřez vodiče vyjadřuje plochu měděného či hliníkového jádra v milimetrech čtverečních (mm2). Určuje, kolik proudu kabel bezpečně unese. Podcenění vede k přehřívání a riziku požáru.
Jaký průřez zvolit na co?
Volba závisí na spotřebiči a jištění:
- 1,5 mm2: Standard pro světelné okruhy (jištění 10 A).
- 2,5 mm2: Základ pro běžné zásuvky a menší spotřebiče (pračky, mikrovlnky, jištění 16 A).
- 4 až 6 mm2: Pro vysoce výkonné spotřebiče – indukční desky, trouby nebo přímotopy.
- 10 mm2 a více: Hlavní přívody do domovních rozvaděčů.
Při delších trasách nebo uložení ve zdi se průřez zvětšuje. S elektrikou neriskujte – při pochybnostech vždy volte silnější kabel nebo konzultujte odborníka.

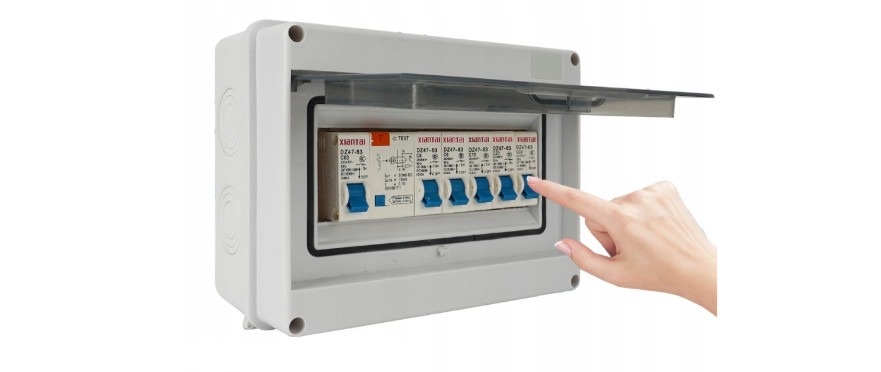

Bezpečnost na prvním místě: Jističe a proudové chrániče
Elektroinstalace musí být chráněna proti přetížení, zkratu a úrazu elektrickým proudem. K tomu slouží:
- Jističe: Hlídají, aby kabely neshořely. Pokud jimi teče větší proud, než na jaký jsou stavěné (např. přes 16 A u běžných zásuvek), jistič „vyhodí“ obvod a vypne proud.
- Proudové chrániče (RCD): Anděl strážný vašeho života. Porovnává proud, který do obvodu vteče a vyteče. Pokud zjistí nepatrný únik (například když saháte na poškozený spotřebič nebo do zásuvky sáhne dítě), odpojí proud za zlomek sekundy. V moderních domech a zahradních domcích jsou povinné hlavně pro koupelny, venkovní zásuvky a kuchyně.
Na co si dát pozor (zejména v zahradním domku)
Zahradní domek je specifické prostředí. Často jde o vlhké prostory, kde hrozí koroze a větší riziko úrazu.
- IP krytí: Venkovní vypínače a zásuvky musí mít dostatečné krytí proti vodě a prachu (minimálně IP44, lépe IP55 a vyšší).
- Hloubka uložení kabelů v zemi: Pokud vedete elektřinu do zahradního domku pod zemí, kabel musí jít do dostatečné hloubky (ideálně 60–80 cm) do pískového lože a ideálně v chráničce (kopoflexu), přičemž nad ním musí být varovná fólie.
Doporučení závěrem: Nechte to na odborníkovi
Můžete si sami vysekat drážky do zdi nebo natáhnout kabely podle projektu, ale zapojení v rozvaděči, oživování systému a revizi by měl vždy provést certifikovaný elektrikář.
Elektřina neodpouští chyby. Špatně utažený svorka může začít jiskřit a způsobit požár, špatně zapojené uzemnění vás může stát život. Revizní zpráva navíc není jen cár papíru – je to klíčový dokument pro pojišťovnu v případě, že by došlo k neočekávané události. Investice do odborníka je investicí do klidného spánku vás i vaší rodiny.
